1. TM Tech hợp tác cùng ActionPower cung cấp giải pháp nguồn AC lập trình

Trong các lĩnh vực điện tử công suất, xe điện và năng lượng tái tạo, việc kiểm tra thiết bị trong những điều kiện điện lưới khác nhau là yêu cầu quan trọng để đánh giá hiệu suất, độ ổn định và khả năng đáp ứng tiêu chuẩn kỹ thuật.

Thông qua dự án hợp tác cùng ActionPower, TM Tech cung cấp các giải pháp nguồn AC lập trình (Programmable AC Power Supply) và bộ mô phỏng lưới điện (Grid Simulator) phục vụ phòng thí nghiệm, trung tâm R&D, dây chuyền kiểm tra sản phẩm và các hệ thống thử nghiệm công suất lớn.

Nguồn AC lập trình cho phép điều chỉnh điện áp, tần số, góc pha và dạng sóng đầu ra theo yêu cầu thử nghiệm. Với các dòng thiết bị hỗ trợ vận hành 4 góc phần tư và tái sinh năng lượng về lưới điện, hệ thống có thể vừa cấp nguồn cho thiết bị thử nghiệm, vừa hấp thụ năng lượng phát ngược, giúp giảm điện năng tiêu thụ và nhiệt lượng tỏa ra trong quá trình vận hành.

Danh mục giải pháp ActionPower do TM Tech cung cấp có dải công suất từ 6 kVA đến 10 MVA, đáp ứng nhiều nhu cầu từ kiểm tra linh kiện và bo mạch điện tử đến thử nghiệm inverter, bộ sạc xe điện và hệ thống lưu trữ năng lượng.

Vị trí hình ảnh đề xuất: actionpower-ac-lineup.jpg – Các dòng nguồn AC lập trình và bộ mô phỏng lưới điện ActionPower.

2. Nguồn AC lập trình ActionPower là gì?

Nguồn AC lập trình là thiết bị tạo ra điện áp xoay chiều với các thông số có thể thiết lập và điều khiển theo chương trình, bao gồm điện áp, tần số, góc pha và dạng sóng.

Khác với biến áp hoặc ổn áp thông thường, nguồn AC lập trình cho phép tái tạo nhiều điều kiện cấp điện khác nhau, từ trạng thái hoạt động bình thường đến những tình huống bất thường như sụt áp, dao động tần số, mất điện, mất cân bằng pha hoặc nhiễu dạng sóng.

Các khả năng này đặc biệt hữu ích khi kiểm tra khả năng chịu đựng của thiết bị điện, đánh giá phản ứng của bộ biến đổi công suất và xác minh hoạt động theo các tiêu chuẩn thử nghiệm.

Những chức năng nổi bật

• Điều chỉnh điện áp và tần số: Tạo điều kiện nguồn điện theo yêu cầu của từng bài thử.

• Mô phỏng lưới điện: Tái tạo các trạng thái điện lưới phục vụ kiểm tra thiết bị hòa lưới.

• Tạo sóng hài và dạng sóng tùy chỉnh: Hỗ trợ đánh giá ảnh hưởng của chất lượng điện năng đến thiết bị.

• Vận hành 4 góc phần tư: Hỗ trợ cấp nguồn và hấp thụ năng lượng ở các dòng sản phẩm tương ứng.

• Tái sinh năng lượng: Đưa năng lượng hấp thụ trở lại lưới điện, giảm tổn hao trong quá trình thử nghiệm.

• Tự động hóa kiểm tra: Hỗ trợ các giao tiếp điều khiển như LAN, USB, SCPI, Modbus hoặc các giao tiếp khác tùy dòng máy.

Hướng dẫn chọn nhanh theo nhu cầu

Bảng so sánh các dòng nguồn AC lập trình

3. Danh mục nguồn AC lập trình và Grid Simulator ActionPower

TM Tech cung cấp nhiều dòng sản phẩm ActionPower với cấu hình và công suất khác nhau. Việc lựa chọn cần dựa trên công suất thiết bị thử, đặc tính tải, dải điện áp, tần số và các bài thử cần thực hiện.

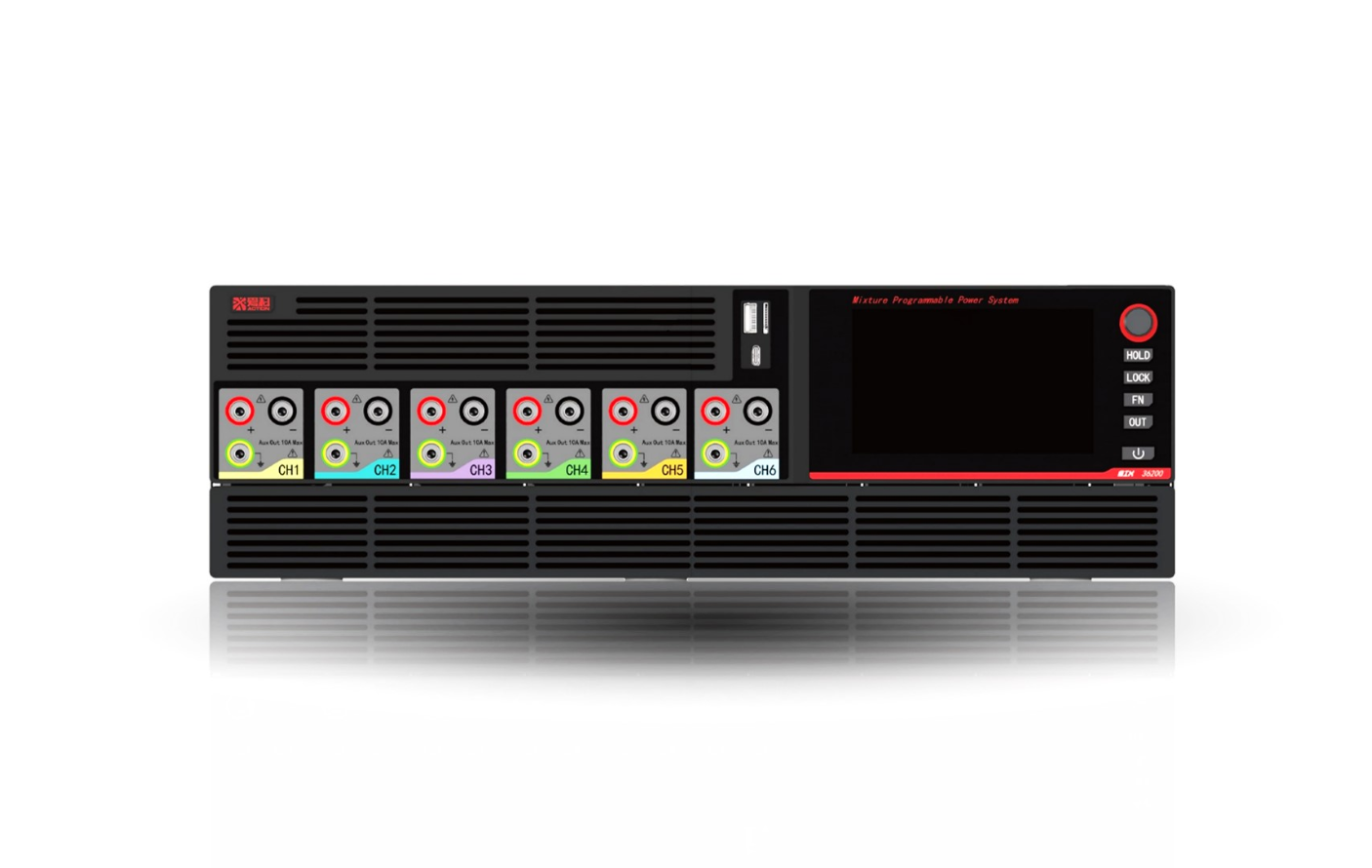

HELION – Nguồn AC/DC lập trình đa kênh

HELION phù hợp với các phòng thí nghiệm cần kiểm tra nhiều mẫu cùng lúc hoặc kết hợp nguồn AC và DC trên cùng một hệ thống. Thiết kế dạng khung 3U hỗ trợ tối đa 6 kênh độc lập, với các module AC hai chiều, DC hai chiều hoặc mô phỏng tấm pin mặt trời PV tùy cấu hình.

Các ứng dụng tiêu biểu gồm kiểm tra micro-inverter, linh kiện công suất IGBT/SiC/MOSFET, bo mạch điều khiển và thiết bị điện tử cần nhiều đường nguồn độc lập.

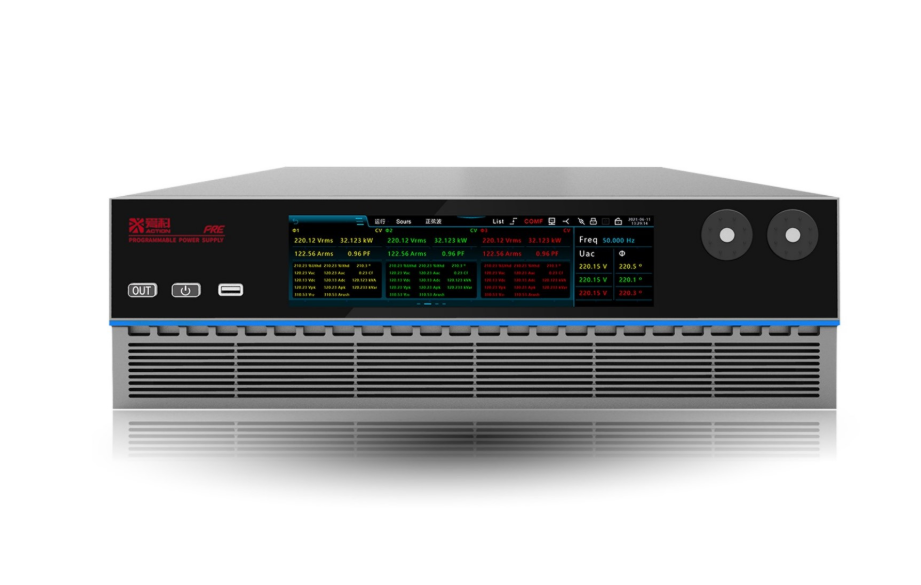

CORTEX AC – Nguồn AC lập trình dạng module

CORTEX AC hướng đến các bài thử trong phòng thí nghiệm, R&D và dây chuyền kiểm tra thiết bị điện tử công suất. Thiết bị có thể được cấu hình theo từng module và mở rộng bằng cách ghép song song theo nhu cầu.

Dòng CORTEX AC HF phù hợp với những ứng dụng yêu cầu tần số cao, chẳng hạn kiểm tra thiết bị hàng không hoặc các hệ thống điện cần nguồn AC ở dải tần đặc biệt.

Các ứng dụng phổ biến gồm kiểm tra bộ sạc trên xe điện (OBC), nguồn server, UPS và thiết bị điện tử công suất.

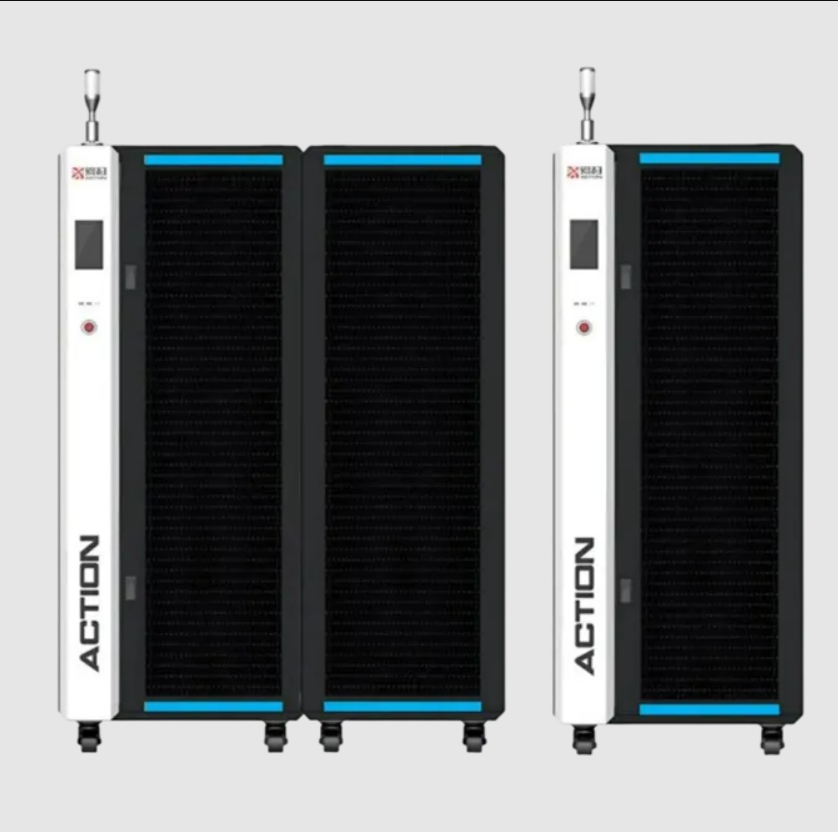

NEXUS – Nguồn AC công suất lớn cho thử nghiệm hòa lưới

NEXUS phù hợp với các hệ thống thử nghiệm inverter PV, bộ biến đổi công suất PCS và thiết bị lưu trữ năng lượng. Dòng sản phẩm này hướng đến những bài thử yêu cầu công suất cao, mô phỏng điều kiện lưới điện và đánh giá phản ứng của thiết bị khi điện áp lưới thay đổi.

Tùy cấu hình, NEXUS hỗ trợ các bài thử như LVRT/HVRT và thử nghiệm chống tách đảo cho các ứng dụng phù hợp.

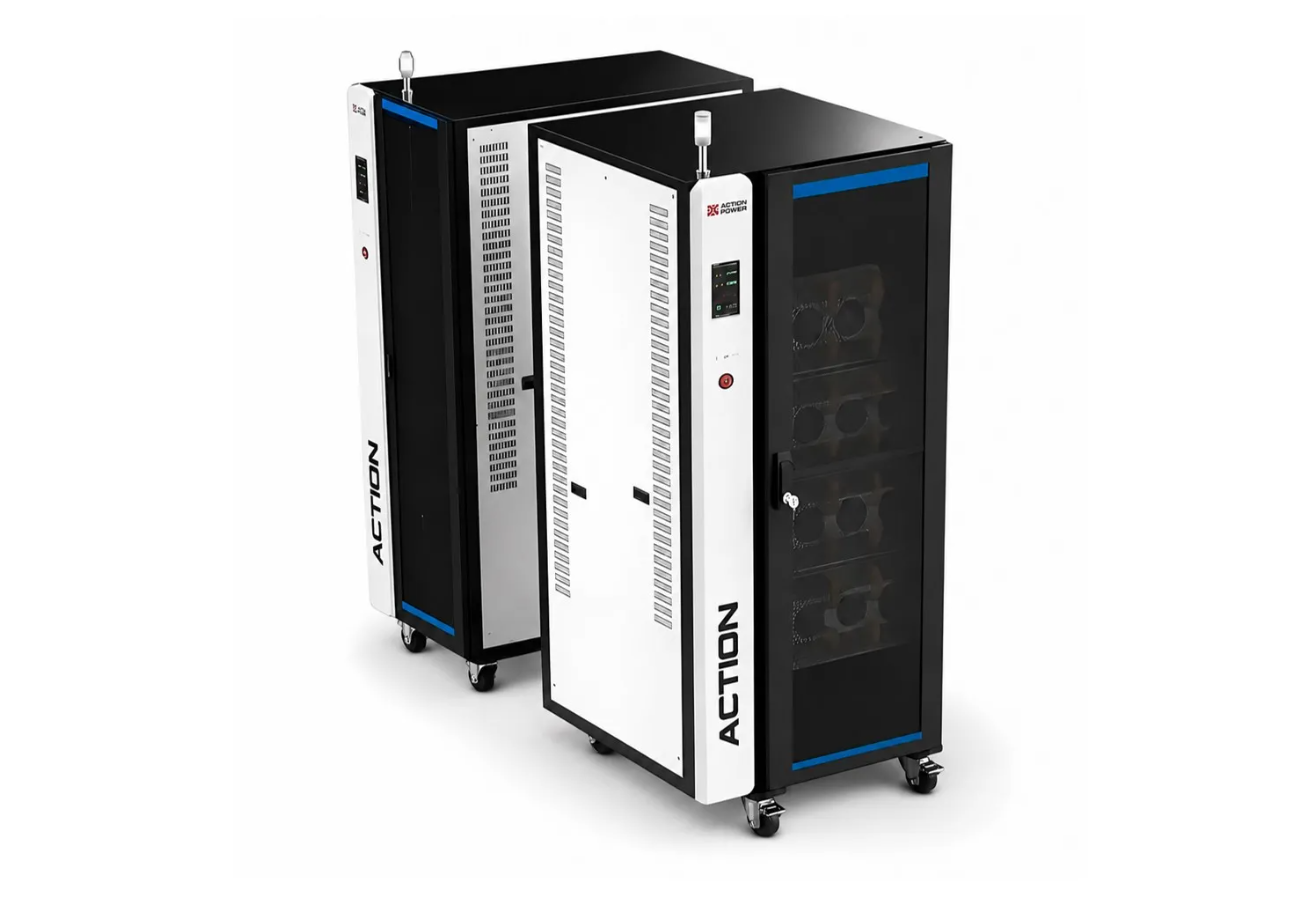

PRO20 – Hệ thống nguồn và tải AC tích hợp

PRO20 kết hợp chức năng nguồn AC và tải AC trong cùng một hệ thống, phù hợp với các bài thử cần vừa cấp điện vừa hấp thụ công suất từ thiết bị thử nghiệm.

Thiết bị hỗ trợ các chế độ tải như CC, CP, CR và RLC tùy cấu hình, giúp giảm nhu cầu trang bị riêng nguồn và tải điện tử trong một số hệ thống thử nghiệm.

PRO20 hướng đến các ứng dụng công suất lớn như inverter PV, PCS, bộ sạc hai chiều và thiết bị điện tử công suất công nghiệp.

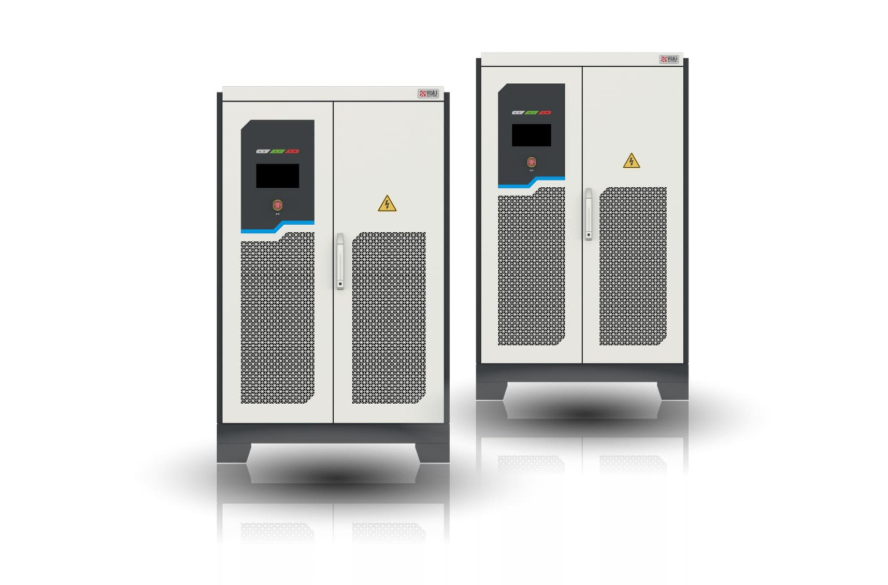

TITAN – Bộ mô phỏng lưới điện Grid Simulator công suất lớn

TITAN được định hướng cho các hệ thống thử nghiệm hòa lưới ở cấp công suất lớn, từ hàng trăm kVA đến MW theo cấu hình.

Giải pháp phù hợp với các trung tâm R&D, nhà sản xuất inverter, hệ thống lưu trữ năng lượng BESS và các dự án cần mô phỏng điều kiện lưới điện để kiểm tra thiết bị hòa lưới.

Tùy cấu hình hệ thống, TITAN hỗ trợ các bài thử liên quan đến LVRT/HVRT/ZVRT, ROCOF, chất lượng điện năng và các yêu cầu tiêu chuẩn như IEEE 1547, UL 1741 và IEC 62116.

4. Bảng so sánh nhanh các dòng sản phẩm ActionPower

Tiêu chí	HELION	CORTEX AC	NEXUS	PRO20	TITAN
Thiết kế	Khung 3U, đa kênh	Module rack 19 inch	Tủ module	Tủ nguồn và tải	Tủ đứng
Công suất tham khảo	1,6–3 kVA/kênh AC	6–22 kVA/module	90–675 kVA	Khoảng 100–750 kVA/tủ	300 kVA–2 MVA/tủ
Khả năng mở rộng	Theo cấu hình module	Đến 220 kVA	Đến 4 MVA	Đến 6 MVA	Đến 10 MVA
Chức năng chính	Nguồn AC/DC đa kênh	Nguồn AC lập trình	Nguồn AC công suất lớn	Nguồn và tải AC tích hợp	Mô phỏng lưới điện công suất lớn
Ứng dụng tiêu biểu	Linh kiện, bo mạch, micro-inverter	OBC, UPS, nguồn server	Inverter PV, PCS, ESS	Thử nghiệm nguồn và tải công suất lớn	Hòa lưới cấp MW, BESS

Lưu ý: Các thông số trên là thông số tham khảo theo cấu hình được cung cấp. Thông số điện áp, tần số, công suất, khả năng ghép song song và các chức năng thử nghiệm cần được xác nhận theo model cụ thể.

5. Ứng dụng của nguồn AC lập trình và Grid Simulator

Kiểm tra xe điện và hệ thống sạc

Nguồn AC lập trình ActionPower có thể được sử dụng trong các hệ thống thử nghiệm bộ sạc trên xe (OBC), trạm sạc xe điện (EVSE) và các bộ biến đổi công suất liên quan. Việc lập trình điện áp, tần số và điều kiện lưới giúp đánh giá hoạt động của thiết bị trong nhiều tình huống vận hành.

Kiểm tra inverter năng lượng mặt trời và hệ thống lưu trữ

Đối với inverter PV, inverter hybrid và bộ biến đổi PCS trong hệ thống ESS/BESS, Grid Simulator hỗ trợ mô phỏng điều kiện điện lưới phục vụ kiểm tra khả năng hòa lưới, phản ứng khi điện áp thay đổi và các bài thử chống tách đảo theo cấu hình phù hợp.

Kiểm tra thiết bị điện tử công suất

Nguồn AC lập trình được ứng dụng để kiểm tra UPS, nguồn server, bộ nguồn công nghiệp, linh kiện bán dẫn công suất và các hệ thống chuyển đổi điện năng. Khả năng lập trình điều kiện nguồn giúp chuẩn hóa quy trình thử nghiệm và hỗ trợ tự động hóa kiểm tra cuối dây chuyền (EOL).

Thử nghiệm hàng không và chất lượng điện năng

Với các cấu hình hỗ trợ dải tần phù hợp, nguồn AC lập trình có thể phục vụ những bài thử cần nguồn 400 Hz hoặc tần số cao hơn. Các dòng thiết bị tương ứng cũng có thể hỗ trợ thử nghiệm miễn nhiễm điện từ liên quan đến nguồn điện theo các tiêu chuẩn được tích hợp hoặc hỗ trợ.

6. Cách chọn công suất nguồn AC lập trình

Để chọn đúng thiết bị, cần xem xét không chỉ công suất danh định của tải mà còn hệ số công suất, dòng khởi động, dòng đỉnh và điện áp thử nghiệm thấp nhất.

Bước 1: Tính công suất biểu kiến

Công suất biểu kiến được ước tính theo công thức:

S (kVA) = P (kW) / PF

Trong đó P là công suất tác dụng và PF là hệ số công suất của thiết bị thử.

Bước 2: Dự phòng công suất

Có thể cân nhắc dự phòng khoảng 20–30% so với công suất biểu kiến tính toán, tùy đặc tính tải và yêu cầu bài thử. Đây là mức tham khảo, không thay thế việc kiểm tra dòng điện và giới hạn vận hành của model.

Bước 3: Kiểm tra dòng đỉnh và điện áp thử

Các tải chỉnh lưu hoặc nguồn xung có thể tạo dòng đỉnh cao hơn đáng kể so với dòng hiệu dụng. Nếu thử nghiệm ở điện áp thấp, dòng điện cần thiết cũng có thể tăng lên để duy trì công suất tải.

Ví dụ: Với bộ sạc OBC công suất 11 kW và PF = 0,99, công suất biểu kiến xấp xỉ 11,1 kVA. Nếu dự phòng 25%, công suất nguồn tham khảo khoảng 13,9 kVA. Cần kiểm tra thêm dòng đỉnh, điện áp thử và cấu hình đầu ra trước khi chốt model.

TM Tech có thể hỗ trợ đánh giá yêu cầu thử nghiệm để lựa chọn cấu hình phù hợp với thiết bị và ngân sách dự án.

Tính năng nổi bật

• 4 góc phần tư, nguồn – tải tích hợp: một thiết bị vừa là nguồn AC vừa là tải AC (CC, CP, CR, RLC), không cần mua thêm tải điện tử.
• Tái sinh năng lượng: trả năng lượng về lưới với hiệu suất tới 91–94% (tùy dòng), giảm chi phí điện và nhiệt tỏa ra phòng thử.
• Mô phỏng lưới điện bất thường: sụt áp, mất điện, dao động điện áp/tần số, mất cân bằng pha, nhảy pha, LVRT/HVRT/ZVRT, ROCOF.
• Hài và liên hài: tạo sóng hài tới bậc 100 (tùy dòng), liên hài, flicker và dạng sóng tự định nghĩa.
• Bài thử chuẩn tích hợp sẵn: IEC 61000-4-11/-13/-14/-17/-27/-28/-29; dòng TITAN hỗ trợ IEEE 1547, UL 1741, IEC 62116.
• Mô phỏng tải RLC cho thử nghiệm chống tách đảo (anti-islanding) của inverter.

Ứng dụng

• Xe điện: bộ sạc trên xe (OBC), trạm sạc EVSE, V2G/V2L/V2H
• Năng lượng tái tạo: inverter PV, inverter hybrid, PCS hệ lưu trữ năng lượng (ESS/BESS)
• Thiết bị điện tử công suất: UPS, nguồn server AI/data center, nguồn module
• Hàng không: nguồn 400 Hz theo MIL-STD-704, RTCA DO-160
• Thử miễn nhiễm nguồn điện theo IEC 61000-4-xx, thử nghiệm dây chuyền EOL và burn-in

7. Vì sao nên lựa chọn giải pháp ActionPower cùng TM Tech?

• Danh mục sản phẩm đa dạng: Từ nguồn AC/DC đa kênh đến Grid Simulator công suất lớn, phục vụ nhiều cấp độ thử nghiệm.

• Lựa chọn theo ứng dụng: Định hướng model theo yêu cầu kiểm tra OBC, EVSE, inverter PV, ESS/PCS, UPS và thiết bị điện tử công suất.

• Hỗ trợ cấu hình kỹ thuật: Xem xét công suất, điện áp, tần số, dòng đỉnh, chế độ tải và khả năng tái sinh năng lượng.

• Định hướng tự động hóa: Hỗ trợ lựa chọn thiết bị có giao tiếp điều khiển phù hợp với hệ thống thử nghiệm và phần mềm của khách hàng.

• Tư vấn theo dự án: Hỗ trợ làm rõ yêu cầu kỹ thuật trước khi lựa chọn thiết bị và xây dựng cấu hình.

8. Câu hỏi thường gặp về nguồn AC lập trình

Nguồn AC lập trình khác gì biến áp hoặc ổn áp thông thường?

Nguồn AC lập trình cho phép thiết lập nhiều thông số điện và mô phỏng các điều kiện nguồn khác nhau theo bài thử. Biến áp và ổn áp thông thường không cung cấp đầy đủ khả năng lập trình dạng sóng, tần số và các trạng thái lưới bất thường như một hệ thống nguồn thử nghiệm chuyên dụng.

Grid Simulator là gì?

Grid Simulator là hệ thống mô phỏng lưới điện, thường được sử dụng để kiểm tra thiết bị hòa lưới như inverter, PCS và bộ sạc hai chiều. Tùy thiết kế, hệ thống có thể mô phỏng các điều kiện điện lưới và hấp thụ năng lượng phát ngược từ thiết bị thử nghiệm.

Nguồn AC tái sinh có lợi ích gì?

Nguồn AC tái sinh có thể trả phần năng lượng hấp thụ về lưới điện thay vì tiêu tán toàn bộ thành nhiệt. Điều này giúp giảm điện năng tiêu thụ và tải nhiệt cho phòng thử nghiệm, đặc biệt trong các bài thử công suất lớn hoặc kéo dài.

Nên chọn HELION, CORTEX AC, NEXUS, PRO20 hay TITAN?

HELION phù hợp với nhu cầu đa kênh AC/DC; CORTEX AC hướng đến thử nghiệm phòng lab và thiết bị công suất nhỏ đến trung bình; NEXUS dành cho các bài thử inverter và PCS công suất lớn; PRO20 phù hợp khi cần tích hợp nguồn và tải AC; TITAN hướng đến mô phỏng lưới điện ở cấp công suất lớn. Model cuối cùng cần được lựa chọn dựa trên yêu cầu kỹ thuật cụ thể.

9. Liên hệ TM Tech để tư vấn nguồn AC lập trình ActionPower

TM Tech hỗ trợ tư vấn giải pháp nguồn AC lập trình và Grid Simulator ActionPower theo công suất, đặc tính tải, ứng dụng và tiêu chuẩn thử nghiệm của từng dự án.
